Technici Sudong diskutujú o inštalácii stlačenia komorného filtra s vami

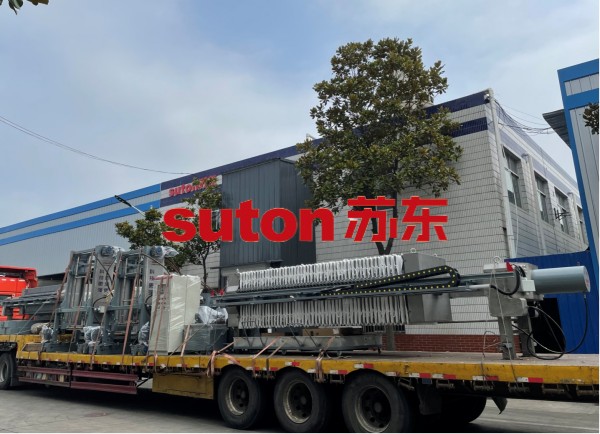

Nedávno tlačový komorový film Xayzb80/1070-U posilnený polypropylénové doskové filterový tlače objednaný zákazníkom Shaanxi dorazil na miesto zákazníka hladko a Sudong rýchlo začal inštalačné práce. Postupujme technikom, aby sme videli inštalačné schopnosti tlače filtra v komore.

1. Zdvíhanie celého stroja

Pri zdvíhaní jednotky odstráňte hydraulickú stanicu a potom odstráňte všetky pohyblivé filtračné platne (pri odstraňovaní zdvíhacej hmotnosti buďte opatrní, aby ste nepoškodili tesniaca plochu filtračných dosiek). Zdvíhacie lano by malo byť zavesené na exponovanej časti dvoch koncov lúča na zdvíhanie. Počas zdvíhania sa musí nájsť ťažisko a oceľové lano by sa malo vybrať primerane. Kontaktné časti medzi oceľovým lanom a komponentmi by mali byť vyplnené mäkkými materiálmi, aby sa zabránilo poškodeniu komponentov. Po inštalácii rámu vložte filtračné platne späť do rámu v pôvodnom poradí. Malé stroje môžu byť zdvihnuté ako celok.

2. Inštalácia stroja

(1) Stroj by mal byť vo všeobecnosti nainštalovaný na budovu asi 2 až 2,5 metra nad zemou, aby sa uľahčilo vykladanie a prepravu filtračného koláča. Nesmie byť nainštalovaný na otvorených miestach.

(2) Pred inštaláciou zostavte nadáciu a nastavte si vyhradené otvory pre kotvové skrutky na sekundárnu zálievku.

(3) Počas inštalácie musia byť dva lúče stroja zarovnané v rovnakej rovine s úrovňou. Súčasne, aby sa uľahčil prietok filtrátu počas prevádzky, výstupný koniec sa môže znížiť o 30 až 40 mm od druhého konca.

(4) Počas inštalácie sú dve strojové nohy stroja fixované kotvovými skrutkami. Nadácia by sa mala daviť dvakrát.

(5) Inštalačná stránka by nemala byť príliš ďaleko od miesta spracovania materiálu. Základňa celého stroja by mala byť určitá vzdialenosť vyššia ako povrchový povrch, takže pod stroj sa môže umiestniť podnos zberu kvapalín.

(6) Elektrická kontrolná skrinka by mala byť inštalovaná na mieste, kde nie je vystavená zdrojom korózie, s okolitou teplotou 0 ~ 55 ℃, relatívnou vlhkosťou 5 ~ 95%a bez kondenzácie. Vyhnite sa poškodeniu elektrických komponentov a ovplyvňujú normálnu prevádzku.

(7) Výber prietoku prívodu by mal byť založený na obmedzenom tlaku a prietoku a na napájacom rúre by sa malo nainštalovať spätné potrubie a tlakomer, aby sa zabezpečilo, že stroj je pri práci v bezpečnom pracovnom tlaku. Ak je model stroja umývateľný, výber premývacieho čerpadla by mal byť kompatibilný s napájacím čerpadlom a tlak premývacieho čerpadla by mal byť o niečo vyšší ako pri napájacom čerpadle.

(8) Pri inštalácii potrubného systému ho môžu používatelia nainštalovať podľa diagramu rozloženia potrubia a skutočnej situácie na mieste, ale musia zabezpečiť pohodlie inštalácie, používania a údržby. Potrubie by malo byť čo najkratšie a znížiť zákruty.

(9) Umiestnenie inštalácie hydraulickej stanice môže určiť používateľ. Ak sú potrebné zmeny, rúrky s olejom konfigurujú používateľ.

(10) Pripojte napájací kábel k elektrickej ovládacej skrinke podľa schémy zapojenia terminálu elektrickej riadiacej skrinky a skontrolujte, či nedochádza k žiadnym chybám.
